Der Frankie  Monoblock

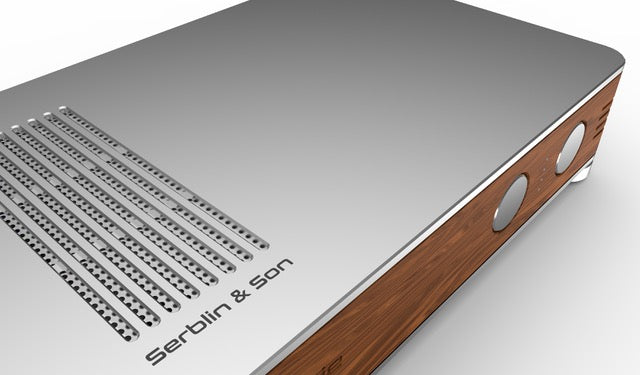

Der Frankie Monoblock

Geposted von Claus Bücher am

Der symmetrische Monoblock-Leistungsverstärker Frankie verwendet dieselbe Class-A/B-Schaltungstopologie wie der Frankie-Vollverstärker, bei dem die beiden ursprünglichen Stereokanäle als die beiden Hälften einer monophonen symmetrischen Konfiguration verwendet werden.


Der Leistungstransformator wurde maßgeschneidert, um den neuen Bedingungen, unter denen der Verstärker arbeiten soll, gerecht zu werden. Es handelt sich also nicht einfach um einen brutal gebrückten Frankie-Vollverstärker, der nur zu viel Spannungshub und begrenzten Strom ausgeben würde, sondern tatsächlich um eine neue Abstimmung in Bezug auf das Spannungs-/Stromverhältnis in der Ausgangsleistung.

Obwohl der Frankie Power ein von Haus aus symmetrischer Verstärker ist, haben wir auch einen unsymmetrischen Cinch-Eingang vorgesehen, um einen flexibleren Einsatz des Verstärkers zu ermöglichen.

Um das beste klangliche Ergebnis zu erhalten, auch wenn der unsymmetrische Eingang verwendet wird, haben wir einen hochleistungsfähigen symmetrischen Treiber von Texas Instruments verwendet, der von einer eigenen Stromversorgungsschiene des Trafos mit diskreten Reglern versorgt wird.
Dieser Treiber arbeitet auch als Strompuffer, so dass wir sicherstellen, dass der Verstärker optimal von einer bekannten niederohmigen Quelle gespeist wird.

Kurzschlussschutz und DC-Ausgangsschutz sind in den Verstärker eingebaut und werden von einem Mikroprozessor gesteuert.
Fehler oder Übersteuerungszustände werden durch die 4 Leds auf der Vorderseite angezeigt.

Die beiden Frontknöpfe des Frankie Integrated wurden beibehalten, um das Familiendesign zu bewahren, aber abgeflacht, um als berührungsempfindliche Kippschalter zu dienen.
Sie drehen sich also nicht und können auch nicht gedrückt werden, sondern man muss sie nur leicht berühren, um den Verstärker ein- und auszuschalten.

Der Frankie-Monoblock ist außerdem mit einer automatischen Einschaltfunktion ausgestattet, die auf ein eingehendes Signal reagiert und den Verstärker startet.

Ein Infrarotsensor ist ebenfalls vorhanden, so dass der Frankie Monoblock über eine Fernbedienung ein- und ausgeschaltet werden kann.

Der Frankie Monoblock ist der ideale Partner für den Frankie Hybrid-Vorverstärker.


Technische daten

Ausgangsleistung: 150w/Kanal 8 Ohm.
Original Fase / Serblin & Son Schaltung
Eingänge : XLR symmetrisch, RCA unsymmetrisch
Berührungsgesteuertes Ein- und Ausschalten
Automatische Einschaltung durch Erkennung des Eingangssignals.
Automatischer Standby-Modus nach ca. 20 Minuten ohne Eingangssignal (nur wenn der Schalter für die automatische Stromerkennung aktiviert ist)
Stand-by-Stromverbrauch < 0,5 W (entspricht der Ökodesign-Richtlinie 2009/125/CE)
Versorgungsspannung (220-240v/50-60hz)
Abmessungen mm : 430 x 317 x 78 (LxPxA) einschließlich hervorstehender Teile
Nettogewicht : 11kg
