GRADIENT XO-AMP FÜR GRADIENT R-5A

GRADIENT XO-AMP FÜR GRADIENT R-5A

Geposted von Claus Bücher am

GRADIENT XO-AMP FOR GRADIENT R-5A

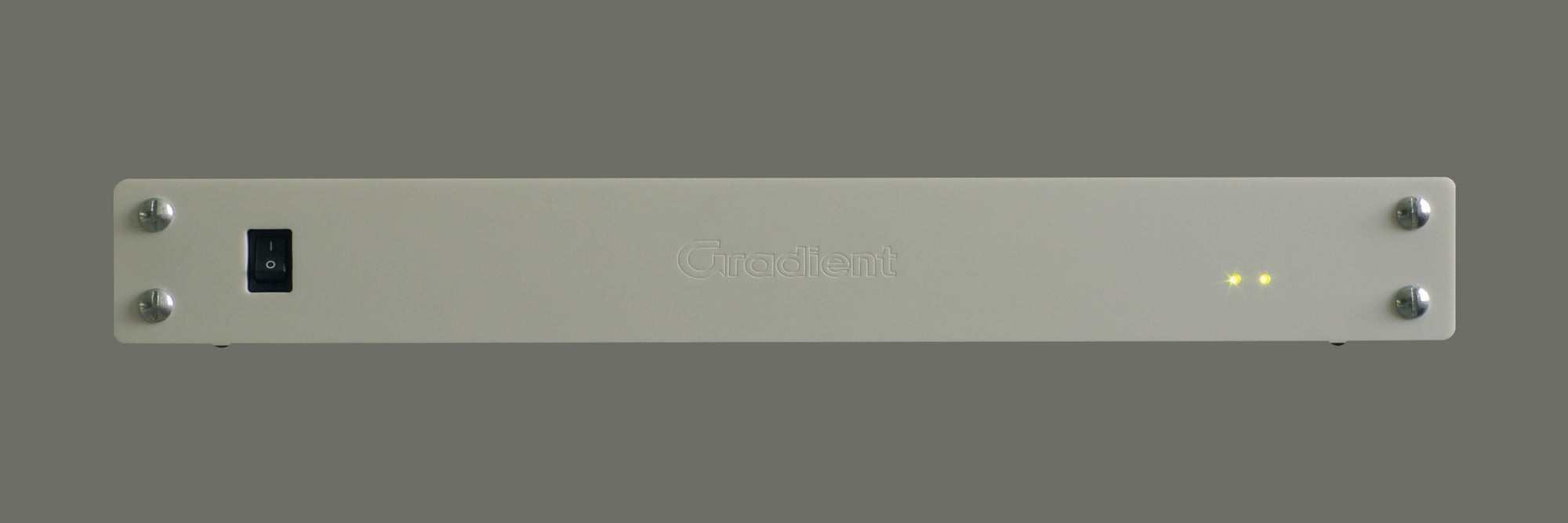

        Power switch.                                                  Power indicator for channel 1 and 2.

Bass level setting channel 2

Input channel 2

Output channel 2

Bass level setting channel 1

Input channel 1

Output channel 1

4 pole speakON speaker connect channel 2

4 pole speakON speaker connect channel 1

AC mains input powerCON

ANSCHLÜSSE
TECHNISCHE DATEN
Ausgangsleistung: Übergangsfrequenz:
Eingangsimpedanz:
Ausgangsimpedanz (Line-Pegel): Basspegel-Einstellbereiche: Netzstrom:
Merkmale:
Abmessungen (WHD): Gewicht:
Ausführung:
4 x 120W
200Hz
Bassfilter vom Bandpass-Typ mit Dipol-Entzerrung. 40kΩ
100Ω
+/-10dB beide Kanäle getrennt
110-250VAC, automatische Erkennung
Hochwertiger analoger Signalweg, extrem niedrige, frequenzunabhängige THD-Leistung, echtes Dual-Mono-Design. 465 x 60 x 412mm
6kg
Chassis: schwarz, Frontplatte: weißer Acrylstein
GRADIENT XO-AMP FÜR GRADIENT R-5A
Der Gradient XO-AMP wird wie ein gewöhnlicher Endverstärker hinter dem Vorverstärker angeschlossen. Der XO- AMP ist mit symmetrischen Neutrik XLR – Anschlüssen ausgestattet. Die Lautsprecheranschlüsse sind professionelle Neutrik speakON-Anschlüsse.
Für den Fall, dass man eine externe Endstufe, z.B. einen Röhrenverstärker, für die Mitten und Höhen verwenden möchte, verfügt der XO-AMP über einen Line-Pegel-Hochtonausgang an der XLR-Steckverbindung.
Die speakON-Lautsprecheranschlüsse verfügen über ein einzigartiges Verriegelungssystem aus Metall, das den Kontakt erst nach vollständiger Verriegelung herstellt. Die speakON-Stecker sind robust, vielseitig und einfach zu konfektionieren.
Der AC-Anschluss ist ein professioneller verriegelbarer powerCON-Anschluss von Neutrik.
BASSPEGEL-REGLER
Der Pegel des Signals, das den Bassverstärker speist, kann mit einem Trimmer auf der Rückseite des Geräts stufenlos eingestellt werden. Der Einstellbereich beträgt +/- 10dB für beide Kanäle getrennt. Ist die richtige Balance einmal gefunden, sind nur noch wenige weitere Einstellungen nötig.
